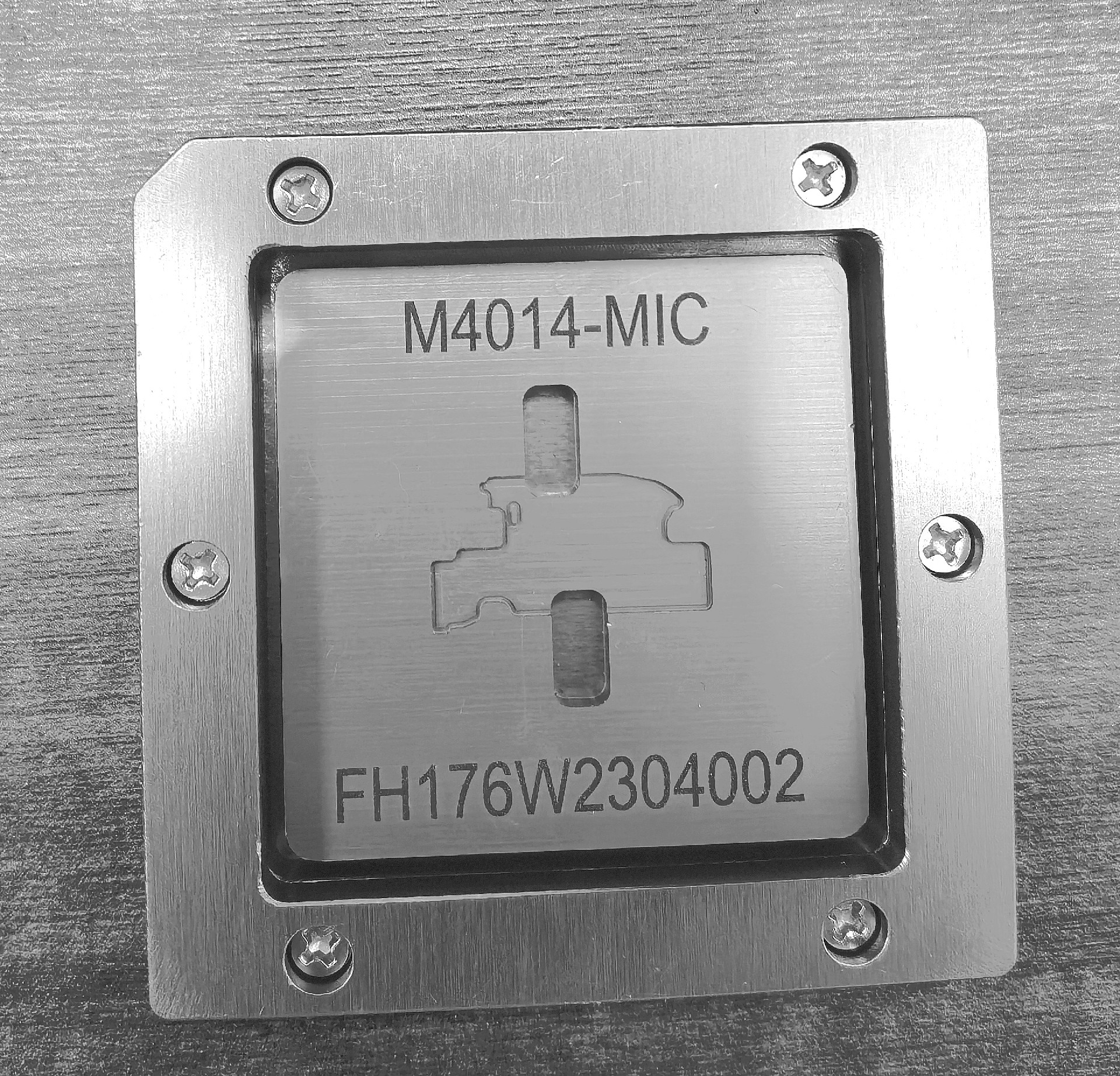

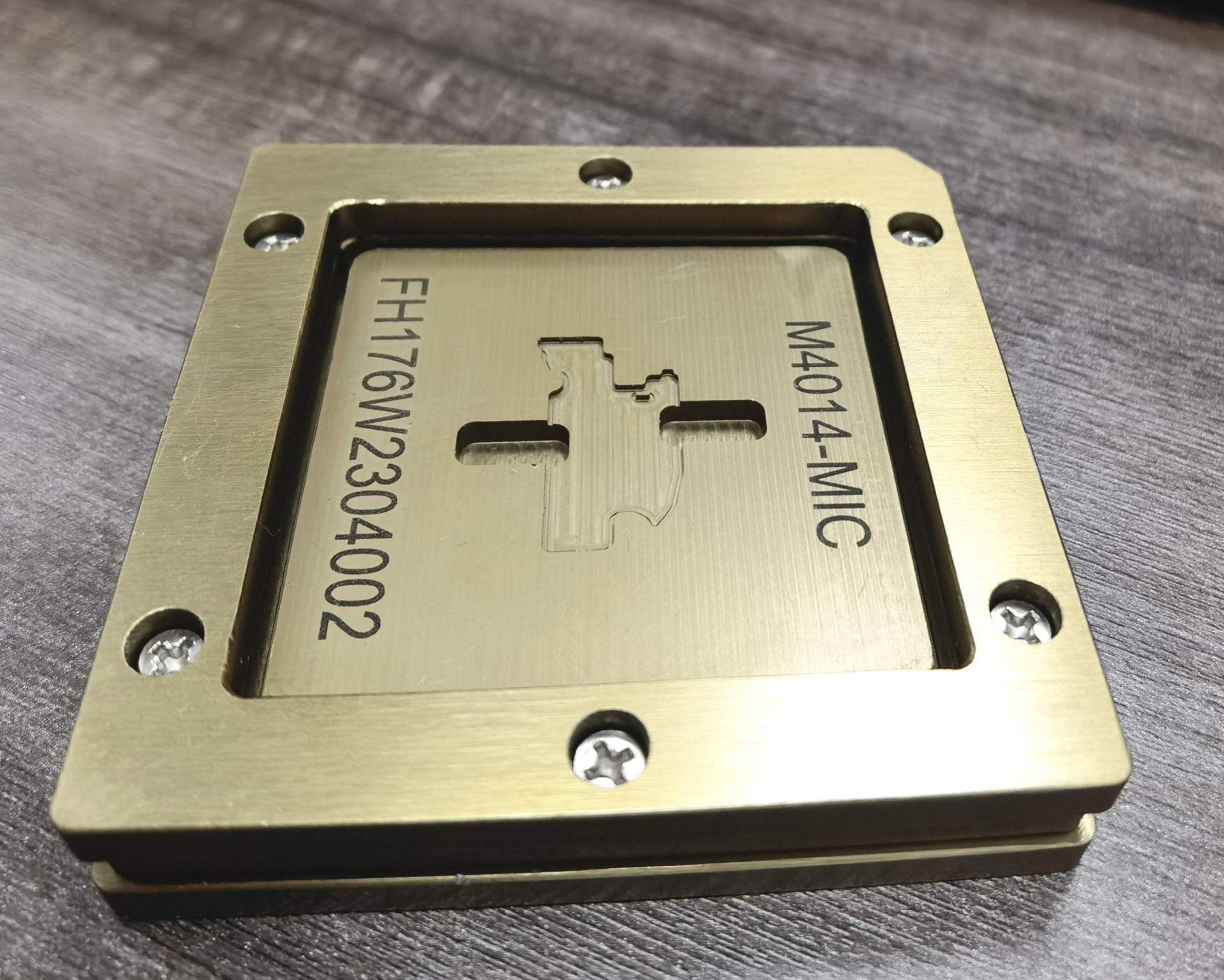

BGA 返修治具是一种用于 BGA(球栅阵列)封装芯片返修过程中的辅助工具,主要用于对 BGA 芯片进行精准定位、固定和保护,以提高返修成功率,减少对周边元件和电路板的损伤。以下是其详细介绍:
结构与特点
• 定位精准:通过与电路板上的特定孔位或外形轮廓配合,能精确地将 BGA 芯片放置在正确位置,确保芯片引脚与电路板上的焊盘准确对齐。
• 固定牢固:采用多种固定方式,如夹具、压块等,将 BGA 芯片和电路板牢牢固定住,防止在返修过程中出现位移,保证焊接质量。
• 耐高温:由于返修过程中会经历高温焊接环境,治具通常采用耐高温材料制成,如陶瓷、特殊塑料等,能承受焊接时的高温而不变形,确保治具的精度和性能。
• 兼容性好:一些 BGA 返修治具设计成可调节或模块化的结构,通过更换不同的定位模块或调整夹具尺寸,能适应多种不同尺寸、不同封装形式的 BGA 芯片和电路板,具有较高的通用性。
作用
• 辅助焊接:在 BGA 芯片的拆焊和焊接过程中,治具能保证芯片与电路板之间的相对位置不变,使焊锡均匀地熔化和凝固,形成良好的焊点,减少虚焊、短路等焊接缺陷的出现。
• 保护周边元件:返修时,治具可以将 BGA 芯片周围的元件遮挡或隔离起来,避免高温热风或烙铁头误触到周边元件,防止这些元件因过热而损坏或性能下降。
• 提高工作效率:使用治具可以使返修操作更加规范、便捷,减少了人工对齐和固定芯片的时间,提高了返修效率,同时也降低了对操作人员技能水平的要求。
BGA 返修治具是电子制造和维修领域中不可或缺的工具,对于提高 BGA 芯片的返修质量和效率具有重要作用
